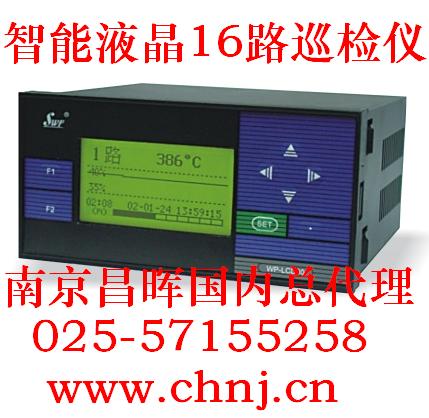

智能液晶16路巡檢儀|SWP-LCD-MD809/SWP-LCD-MD814



產品名稱：智能液晶16路巡檢儀|SWP-LCD-MD809/SWP-LCD-MD814 產品編號：Pro2010123104618 產品型號：SWP-LCD-MD809/SWP-LCD-MD814系列 更新時間：2010.01.23 企業單位：昌暉 更多產品圖片：

產品詳細介紹：

昌暉SWP-LCD-MD80/MS80液晶16路巡檢測量控制儀主要特點

1、液晶顯示、全中文菜單操作，可以同時同屏顯示8個通道的測量值。

2、適用于需要進行多測量點巡回檢測的系統，可巡回檢測16路測量信號。

3、各通道可同時輸入不同的分度號，采用最新無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為

另一種輸入信號。

4、可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。各

通道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶

（巡回至有報警通道輸出報警，巡回至無報警的通道不報警）。

5、可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。

液晶16路巡檢儀外型尺寸及開孔尺寸

昌暉16路巡檢儀型號 昌暉儀表外型 儀表外型尺寸和開孔尺寸 SWP-LCD-MD809 SWP-LCD-MD814   儀表尺寸:160×80×140mm 開孔尺寸:152×76mm 重 量:400g   SWP-LCD-MS809 SWP-LCD-MS814       儀表尺寸:80×160×140mm 開孔尺寸:76×152mm 重 量:400g

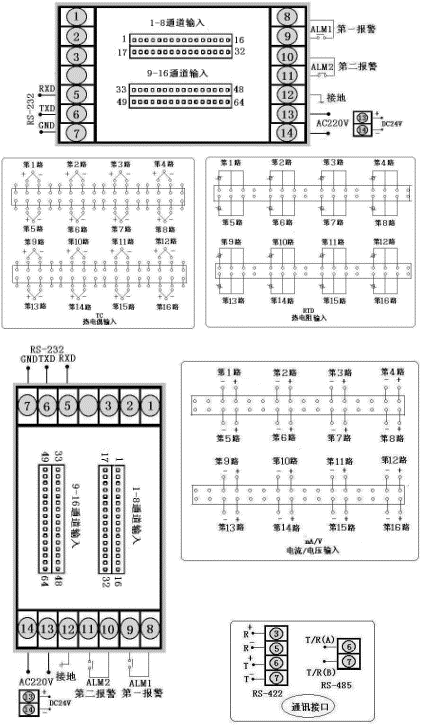

昌暉液晶16路巡檢儀接線圖

SWP-LCD-MD809/MS809/MD814/MS814   液晶16路巡檢儀選型表

型    號 代      碼 說               明 SWP-LCD- □□□-□□-□-□□-□-□　　 液晶智能儀表系列 外形特征 MD MS                   橫式顯示儀表 豎式顯示儀表 外形尺寸 8                 160×80mm（橫），80×160mm(豎） 控制作用 09 14               液晶16路巡檢儀 液晶16路巡檢統一報警/控制儀 通訊方式 □             參見“通訊方式” 輸出方式 □           參見“變送輸出方式” 輸入類型 □         參見“輸入類型” 第一報警方式 N H L       無報警（可省略） 上限控制/報警 下限控制/報警 第二報警方式 N H L     無報警（可省略） 上限控制/報警 下限控制/報警 饋電輸出 K 　　   帶報警記憶功能 不帶報警記憶功能 供電方式 W T   DC24V供電 AC90-265V供電（開關電源） AC220V供電（線性電源，省略）

儀表輸入類型

代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 代碼 輸入類型 測量范圍 01 B 400-1800℃ 09 Pt100.1 -99.9～199.9℃ 17 30～350Ω -1999～99999d 02 S 0-1600℃ 10 Cu50 -50.0～150.0℃ 18 特 殊 規 格 用 戶 特 定 03 K 0-1300℃ 11 Cu100 -50.0～150.0℃ 19 4-20mA開方 -1999～99999d 04 E 0-1000℃ 12 4-20mA -1999～99999d 20 0-10mA開方 -1999～99999d 05 T -200～400℃ 13 0-10mA -1999～99999d 21 1-5V開方 -1999～99999d 06 J 0-1200℃ 14 1-5V -1999～99999d 22 0-5V開方 -1999～99999d 07 Wre 0-2300℃ 15 0-5V -1999～99999d 23 可切換輸入 詳見下表　 08 Pt100 -200～650℃ 16 0-20mA -1999～99999d 24 頻率輸入　 0-5kHz

全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下

代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 代碼 輸入類型 01 B 05 T 09 Pt100.1 14 1-5 V 18 1-5V開方 02 S 06 J 10 Cu50 15 0-5 V 19 0-5V開方 03 K 07 WRe 12 4-20mA 16 4-20mA開方 　 　　 04 E 08 Pt100 13 0-10mA 17 0-10mA開方

變送輸出方式

選型代碼 0           輸出方式 無輸出

通訊方式

選型代碼 0 2 4 8 9 通訊方式 無通訊 RS-232 RS422 RS485 特殊規格

注1、儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請在訂貨時詳細注明各通道的輸入信號類型。

注2、統一控制/報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送控制輸

出。統 一控制/報警輸出儀表分以下兩種報警方式（無特殊說明提供不帶報警記憶的儀表）。

注3、不帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警則報警輸出關閉。

注4、帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續，直至所有

通道均無報警方停止輸出。

型號舉例

例1、SWP-LCD-MD809-00-03-N

液晶16路溫度巡檢儀，儀表無通訊和變送輸出，K分度號（萬能）輸入，儀表為外型為160×80mm。

例2、SWP-LCD-MD809-00-08-N

液晶16路溫度巡檢儀，儀表無通訊和變送輸出，Pt100分度號（萬能）輸入，儀表為外型為160×80mm。

例3、SWP-LCD-MD809-00-10-N

液晶16路溫度巡檢儀，儀表無通訊和變送輸出，Pt100分度號（萬能）輸入，儀表為外型為160×80mm。

例4、SWP-LCD-MS814-01-03-HL

液晶16路巡檢儀，儀表無通訊和變送輸出，K分度號（萬能）輸入，帶統一上、下限報警/控制輸出，儀表為AC220V

供電，儀表外型為80×160mm豎式。

例5、SWP-LCD-MS814-02-08-HL

液晶16路巡檢顯示儀，儀表無通訊，帶一路統一4-20mA變送輸出，Pt100分度號（萬能）輸入，帶統一上、下限報

警/控制輸出，儀表為AC220V供電，儀表外型為80×160mm豎式。
