DYP3000系列陶瓷電容壓力變送器

      本產品采用進口特殊陶瓷材料制成的電容厚膜壓力傳感器，配以智能化的電路，對全范圍的線性和溫度進行補償，可用于測量微小壓力，超強的抗過載能力。本產品廣泛應用于石化、電力、化工、輕工等行業中需要進行微小壓力精密測量的場合。

 一、主要特點
1．     堅固的陶瓷基片及敏感膜片，抗腐蝕抗沖擊，過載不低于500%。
2．     靈敏度高，量程范圍廣。
3．     由于無電解液體，受溫度影響極小，長期穩定性高。
4．     軟件非線性校正，線性可達0.1%FS。
5．     干式測量，不受安裝方向影響。
6．    純凈的陶瓷膜片，不產生工藝污染，對食品醫藥行業尤為適用。

7．  適用介質范圍極廣。







二、主要技術參數
環境溫度：(－10～80)℃；相對濕度：≤95%
介質溫度：(－10～80)℃
電源電壓：24VDC
輸出信號：(4～20)mA二線制
負載電阻：600Ω
準確度：0.2級
溫度漂移：≤0.10%F·S /10℃
穩定性：±0.1%F·S/年（***大量程）
亮體形式：預開式、側開式
過程接口：M20×1.5、G1/2、NTP-1/2
防爆等級：本安型ExiaⅡCT5
防暴型ExdⅡBT6（不適用于預開式殼體）

三、電氣連接、外形及安裝尺寸
1.        電氣連接圖詳見說明書

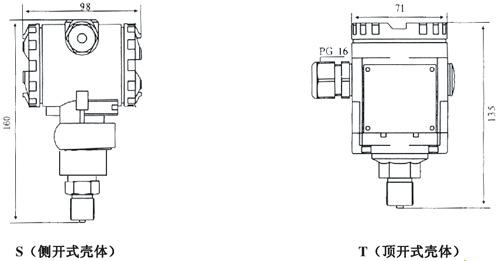

2.      安裝尺寸圖



 四、DYP3000系列陶瓷電容壓力變送器型譜

型  譜								說  明
DYP								大延牌壓力變送器
	3							設計序列
								缺省為表壓
		A						絕壓
			m5					測量范圍0～0.005MPa
			C1					測量范圍0～0.01MPa
			C2					測量范圍0～0.02MPa
			C5					測量范圍0～0.05MPa
			d1					測量范圍0～0.1MPa
			d2					測量范圍0～0.2MPa
			d5					測量范圍0～0.5MPa
			01					測量范圍0～1.0MPa
			02					測量范圍0～2.0MPa
			Nm1					測量范圍(-0.001～0.001)MPa        ＊
			Nm2					測量范圍(-0.002～0.002)MPa        ＊
			Nm5					測量范圍(-0.005～0.005)MPa        ＊
			NC1					測量范圍(-0.01～0.01)MPa          ＊
			NC2					測量范圍(-0.02～0.02)MPa          ＊
			NC5					測量范圍(-0.05～0.05)MPa          ＊
			Nd1					測量范圍(-0.1～0.1)MPa            ＊
			Nd5					測量范圍(-0.1～0.5)MPa            ＊
			N02					測量范圍(-0.1～2.0)MPa            ＊
								缺省為M20×1.5螺紋接口
				G				G 1/2外管螺紋接口
				N				NPT-1/2外錐管螺紋接口
								缺省為無表頭
					M			指針式表頭
					D			數字式指示表
						T		頂開外殼
							Da	隔爆安全質
							Fa	本質安全質


注：帶“*”的變送器訂貨時請向產家咨詢
