DY2000智能給定器

一、主要特點

1．   具有位式控制儀表所有特點外，還可手動給定輸出（0～10）mA、（0～20）mA、（0～5）V、（1～5）V等標準信號。
2．   采用高亮度數字顯示系統，同時顯示給定信號輸出和測量值，測量值顯示范圍可達-1999～9999字。
二、DY2000系列智能給定器系列型譜
 ＊ ××、××規格，訂貨時請向廠家咨詢 ＊ 雙光柱的儀表僅有兩種外型尺寸：××、××

型譜

說明

DY

大延牌智能型儀表

2

SMT+開關電源(AC：85V～265V,50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

4

(48×48×100) mm     ＊

6

(96×48×112) mm

7

(72×72×100) mm     ＊

8

(48×96×112) mm

9

(96×96×112) mm

QX

智能給定器

GQX

智能給定器+雙光柱       ＊

0

給定信號輸出（0～20）mA

5

給定信號輸出（0～10）mA

6

給定信號輸出（4～20）mA

7

給定信號輸出（0～5）V

8

給定信號輸出（1～5）V

9

用戶特殊要求的給定信號輸出

0

無報警輸出功能

1

報警（O2）+報警（O3）

0

測量輸入類型由用戶自由選擇，出廠時設定在（4～20）mA

1

測量輸入K、B、J、E、T、R 熱電偶

2

測量輸入Pt100、Cu50熱電阻

3

測量輸入霍爾變送器mV，量程自由設定

4

測量輸入遠傳壓力表（30～350）Ω，量程自由設定

6

測量輸入（4～20）mA輸入，量程自由設定

8

測量輸入（1～5）V輸入，量程自由設定

9

用戶特殊要求的分度號

缺省為220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為不帶串行通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

6

測量信號變送輸出（4～20）mA

8

測量信號變送輸出（1～5）V

M

Modbus協議

 ＊ (48×48×100)mm 、(72×72×100)mm規格，訂貨時請向廠家咨詢
 ＊ 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm 、(80×160×115)mm

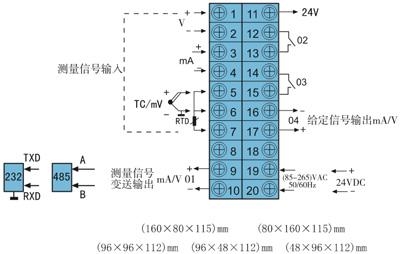

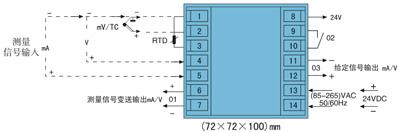

三、DY2000系列智能給定器系列接線圖



           ＊ ××、××規格，訂貨時請向廠家咨詢 ＊ 雙光柱的儀表僅有兩種外型尺寸：××、××

 ＊ ××、××規格，訂貨時請向廠家咨詢 ＊ 雙光柱的儀表僅有兩種外型尺寸：××、××

 ＊ ××、××規格，訂貨時請向廠家咨詢 ＊ 雙光柱的儀表僅有兩種外型尺寸：××、××
