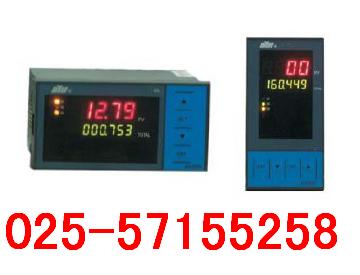

DY2000智能脈沖輸入（轉速）變送控制數字顯示儀表

一、   主要特點：
1.        適用于各種脈沖信號輸入，輸入頻率（0～6）kHz。
2.        低頻同期測量與高頻計數測量模式自動識別。

二、DY2000智能脈沖輸入（轉速）變送控制數字顯示儀表型譜

型   譜								說   明
DY	大延牌智能型儀表
	2	SMT+開關電源(AC:85V～265V  50/60Hz)
		1	寬×高×深：(160×80×115) mm
		2	(80×160×115) mm
		4	(48×48×100) mm     ＊
		6	(96×48×112) mm
		7	(72×72×100) mm     ＊
		8	(48×96×112) mm
		9	(96×96×112) mm
			P	脈沖信號輸入（轉速）變送控制
				0	無報警，無變送輸出，
				1	報警（O2）+報警（O3）
				2	上限報警（O1）+報警（O2）+報警（O3）+下限報警（O4）
				3	無報警，（4～20）mA變送輸出（O4）
				4	無報警，（1～5）V變送輸出（O4）
				5	上限報警（O1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
				6	上限報警（O1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
				7	通訊（O1）+報警（O2）+報警（O3）+（4～20）mA變送輸出（O4）
				8	通訊（O1）+報警（O2）+報警（O3）+（1～5）V變送輸出（O4）
				9	用戶特殊要求的輸出
					0	適配三角波、正弦波、方波等脈沖輸出傳感器（300mV＜幅值＜12V）
					1	適配NPN、PNP、三極管脈沖輸出傳感器
					2	適配無源觸點脈沖輸出傳感器
					9	用戶特殊要求的輸入
							缺省為220VAC供電
						D	24VDC供電
									缺省為無附加24VDC饋電電源輸出
							P		附加24VDC饋電電源輸出
										缺省為不帶串行通訊接口
									2	RS232串行通訊接口
									4	RS485串行通訊接口（帶隔離）
										M	Modbus協議

＊     (48×48×100)mm  (72×72×100)mm規格，訂貨時請向廠家咨詢。
＊     報警（O2），報警（O3）用戶可自行組態為上限報警或下限報警。
＊     特殊要求請與廠家聯系。

三、DY2000智能脈沖輸入（轉速）變送控制數字顯示儀表接線圖

1.   輸入接線圖—(160×80×115)mm (80×160×115)mm (96×96×112)mm (96×48×112)mm (48×96×112)mm



2. 輸出接線圖—(160×80×115)mm (80×160×115)mm (96×96×112)mm (96×48×112)mm (48×96×112)mm

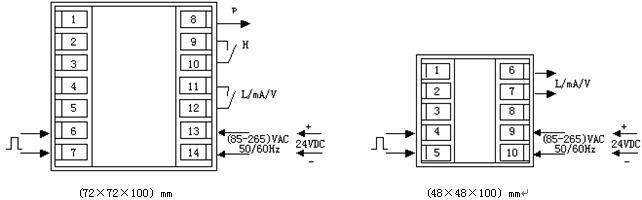

3.  (72×72×100)mm、(48×48×100)mm外形的儀表輸入/輸出接線圖
